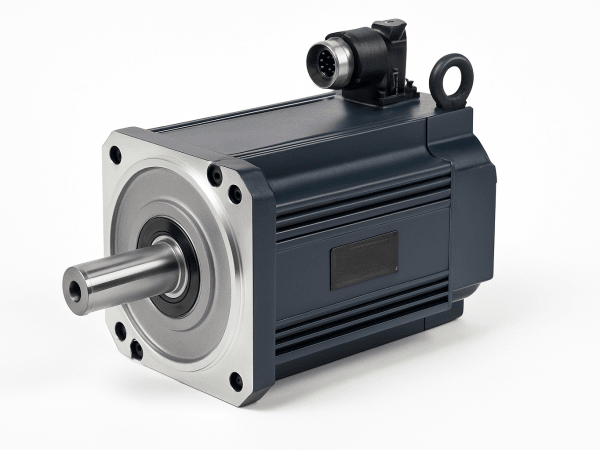

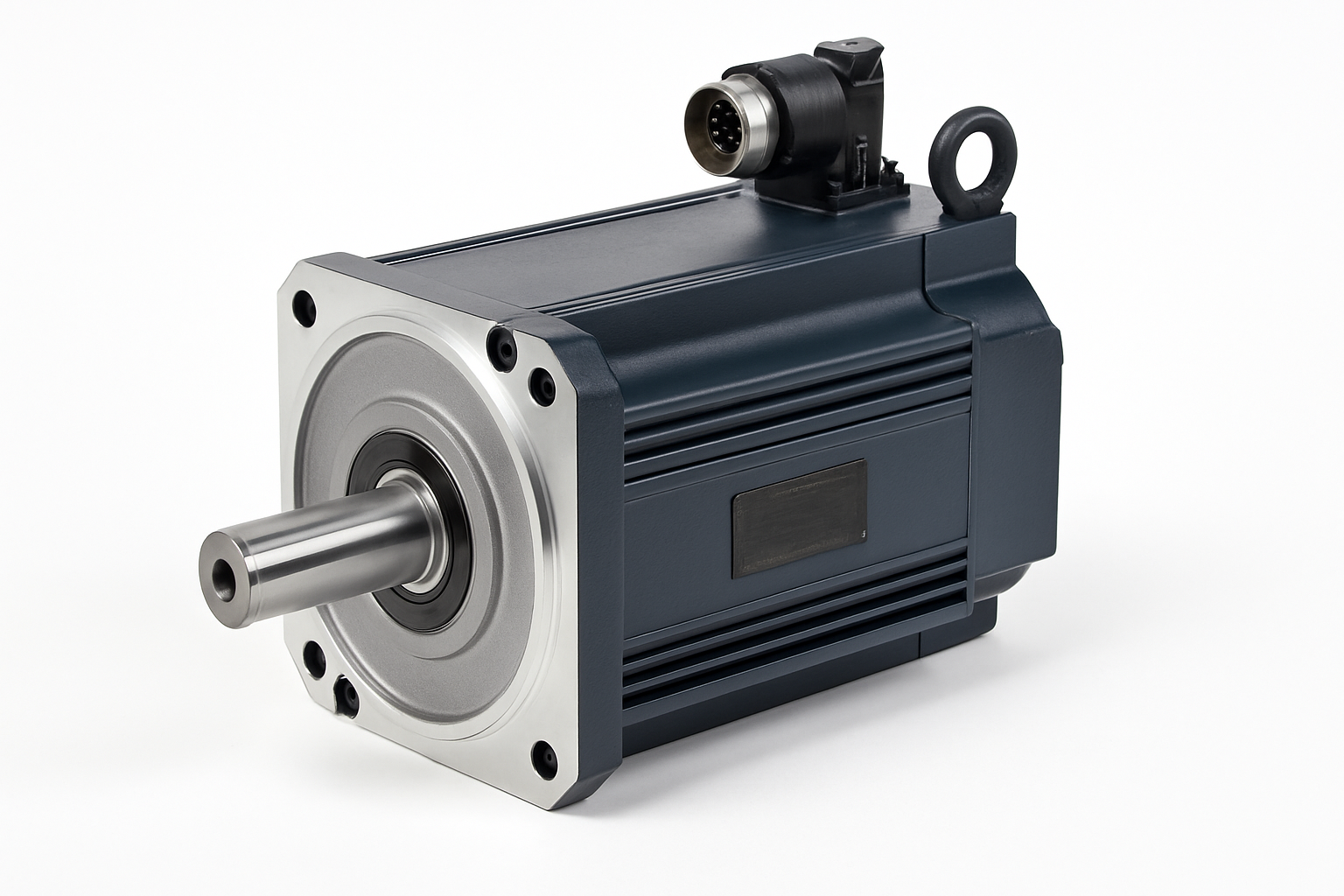

Замена подшипников серводвигателя: признаки износа и особенности ремонта

Серводвигатель рассчитан на точное вращение и стабильную работу под нагрузкой, поэтому состояние подшипников напрямую влияет на характеристики привода. Если появляются посторонние звуки, люфт или повышенная температура, ремонт серводвигателей часто начинается именно с проверки механической части. Своевременная замена подшипников позволяет предотвратить повреждение вала, ротора и посадочных поверхностей, а также сохранить точность позиционирования оборудования.

Почему подшипники так важны

Подшипники обеспечивают свободное и ровное вращение вала. Они принимают радиальные и осевые нагрузки, удерживают ротор в правильном положении и минимизируют трение.

В исправном состоянии этот узел практически не привлекает внимания. Но по мере износа увеличиваются зазоры, ухудшается плавность вращения и растет нагрузка на другие элементы двигателя.

Для сервосистем это особенно критично, поскольку даже небольшой люфт способен повлиять на точность движения и обратную связь.

Основные признаки износа

Проблемы с подшипниками обычно развиваются постепенно. Сначала двигатель может работать почти без изменений, но со временем появляются характерные симптомы.

Наиболее распространенные признаки:

• гул или шелест при вращении;
• металлический шум;
• повышенная вибрация;
• люфт вала;
• нагрев корпуса;
• нестабильное вращение;
• рывки при разгоне;
• ухудшение точности позиционирования.

Особенно важно обращать внимание на изменение привычного звука. Если серводвигатель раньше работал тихо, а затем появился устойчивый гул, это повод для диагностики.

Почему подшипники изнашиваются

Естественный износ — только одна из причин. Срок службы сильно зависит от режима работы и условий эксплуатации.

Ускорить разрушение могут постоянные перегрузки, вибрация, высокая температура и неправильная центровка. Если вал испытывает боковое усилие, нагрузка на подшипник заметно возрастает.

Негативно влияет и загрязнение. Пыль или влага способны ухудшить состояние смазки и рабочих поверхностей.

Еще одна причина — длительная работа на высоких оборотах без достаточного охлаждения.

Чем опасен люфт

Люфт часто воспринимается как незначительная механическая проблема, но для серводвигателя он может иметь серьезные последствия.

При увеличенном зазоре ротор начинает отклоняться от расчетного положения. Это создает дополнительную вибрацию и увеличивает нагрузку на соседние компоненты.

Со временем могут пострадать:

• вал;
• посадочные места;
• ротор;
• энкодер;
• муфта;
• элементы редуктора.

Чем дольше двигатель работает с люфтом, тем выше вероятность, что простой заменой подшипника ремонт уже не ограничится.

Почему появляется перегрев

Изношенный подшипник увеличивает сопротивление вращению. Мотору приходится тратить больше энергии, чтобы поддерживать заданную скорость и момент.

В результате растет ток и повышается температура. Если одновременно ухудшилась смазка или возник перекос, нагрев становится еще сильнее.

Важно учитывать, что перегрев может иметь и другие причины, например повреждение обмоток или перегрузку. Поэтому подшипники проверяют вместе с электрической частью.

Шум и вибрация как ранний сигнал

На ранней стадии неисправность часто проявляется именно изменением звука. Может появиться ровный гул, шорох или периодический стук.

Вибрация тоже имеет диагностическое значение. Если она усиливается с ростом оборотов, необходимо проверить не только подшипники, но и балансировку ротора, вал и крепления двигателя.

Иногда источник проблемы находится в муфте или механизме, соединенном с серводвигателем. Поэтому диагностика должна охватывать весь приводной узел.

Почему нельзя просто поставить любой подшипник

Подшипник должен соответствовать конструкции двигателя по размерам, типу, нагрузочной способности и другим параметрам.

Неправильно подобранная деталь может увеличить шум, изменить зазор или сократить ресурс узла.

Для высокоточных серводвигателей особенно важно соблюдать характеристики, предусмотренные конструкцией. Даже небольшое отличие может повлиять на плавность вращения и точность позиционирования.

Поэтому замена должна выполняться с учетом параметров конкретного привода.

Как проходит диагностика

Перед разборкой оценивают внешние симптомы и характер работы двигателя.

Проверяется уровень шума, вибрации и нагрева, а также наличие осевого или радиального люфта. После демонтажа дополнительно оценивают состояние вала и посадочных поверхностей.

Важно понять не только то, что подшипник изношен, но и почему это произошло. Если причиной оказался перекос или чрезмерная нагрузка, без их устранения новая деталь быстро выйдет из строя.

Особенности разборки серводвигателя

Серводвигатель отличается от обычного электромотора наличием чувствительной системы обратной связи. Энкодер и другие элементы могут быть установлены в строго определенном положении.

Неаккуратная разборка способна нарушить настройки или повредить датчик. Поэтому перед демонтажом важно учитывать расположение компонентов и порядок сборки.

Также необходимо избегать ударных нагрузок по валу. Грубое снятие подшипника может повредить посадочную поверхность или деформировать детали.

Что проверяют после снятия подшипников

Замена детали без проверки остальных элементов не всегда дает хороший результат.

После демонтажа оценивают:

• состояние вала;
• посадочные места;
• наличие задиров;
• следы перегрева;
• состояние ротора;
• внутренние загрязнения;
• люфт сопряженных элементов.

Если посадочная поверхность повреждена, новый подшипник может работать неправильно. В таком случае требуется дополнительное восстановление.

Почему важна правильная установка

При монтаже необходимо обеспечить корректную посадку и не допустить повреждения нового подшипника.

Чрезмерное усилие, перекос или неправильная передача нагрузки при запрессовке могут сразу сократить срок службы детали.

После установки вал должен вращаться плавно, без заеданий и заметного люфта. Затем двигатель собирают с сохранением исходного положения элементов обратной связи.

Энкодер после ремонта

В некоторых конструкциях доступ к подшипникам требует снятия энкодера. После обратной сборки его положение может оказаться критичным.

Если настройка нарушена, двигатель будет работать нестабильно, выдавать ошибки или терять точность.

Поэтому после механического ремонта проверяется сигнал обратной связи и корректность позиционирования. При необходимости выполняется настройка системы.

Что должно измениться после замены

После качественного ремонта двигатель должен работать тише и стабильнее.

Обычно исчезают гул и вибрация, уменьшается механическое сопротивление и нормализуется температура.

Но только отсутствия шума недостаточно. Следует проверить двигатель в рабочих режимах, включая разгон, торможение и работу под нагрузкой.

Если температура или вибрация остаются повышенными, необходимо искать дополнительную неисправность.

Когда одной замены недостаточно

Иногда подшипник повреждает соседние элементы еще до ремонта. Например, сильный износ может привести к повреждению вала или посадочного места.

В таких случаях требуется комплексное восстановление механической части.

Также проблема может сопровождаться неисправностью обмоток, если двигатель долго работал с перегревом. Тогда дополнительно проверяют электрические параметры и изоляцию.

Поэтому важно не ограничиваться заменой очевидно изношенной детали.

Как продлить ресурс новых подшипников

После ремонта необходимо устранить условия, которые ускорили износ.

Важно проверить центровку двигателя и соединенного механизма, исключить постоянные перегрузки и убедиться в отсутствии чрезмерной вибрации.

Следует контролировать рабочую температуру и состояние муфты. Если оборудование работает в тяжелых условиях, полезна периодическая диагностика.

Изменение шума или вибрации лучше фиксировать на ранней стадии, не дожидаясь заметного люфта.

Когда ремонт выгоднее замены двигателя

Если проблема ограничивается подшипниками и соседние элементы не получили серьезных повреждений, восстановление обычно значительно рациональнее полной замены привода.

Новый серводвигатель может быть дорогим, а его установка потребует настройки сервосистемы и проверки совместимости.

Замена подшипников позволяет сохранить оригинальный мотор и его параметры, что особенно важно для уже настроенного промышленного оборудования.

Подшипники могут предупредить о поломке заранее

Шум, вибрация и люфт — не просто неприятные особенности работы, а важные диагностические сигналы.

Своевременная замена подшипников помогает предотвратить повреждение вала, ротора и системы обратной связи. Чем раньше выявлен износ, тем проще и дешевле обычно оказывается восстановление.

Комплексная диагностика, правильный подбор деталей и точная сборка позволяют вернуть серводвигателю плавность вращения, стабильную температуру и надежную работу под нагрузкой.
